Comment installer une sonde HydraScout ?
Le choix de l’emplacement doit être le plus représentatif possible de la parcelle
et du secteur d’irrigation à suivre. On prendra toujours soin de rechercher les zones ni trop sèches, ni trop humides, de façon a vraiment constituer une moyenne qui corresponde bien à l’ensemble du secteur à suivre.
Il peut être aussi intéressant de placer une sonde dans des zones atypiques où vous notez des pertes de rendement ou des anomalies de croissance. Cela vous permettra de mieux comprendre ce qui se passe dans le sol à cet endroit précis et le comparer au profil typique relevé avec une seconde sonde.
Nous vous proposons un guide d'installation ci-dessous.
Étape 1
Préparer son emplacement

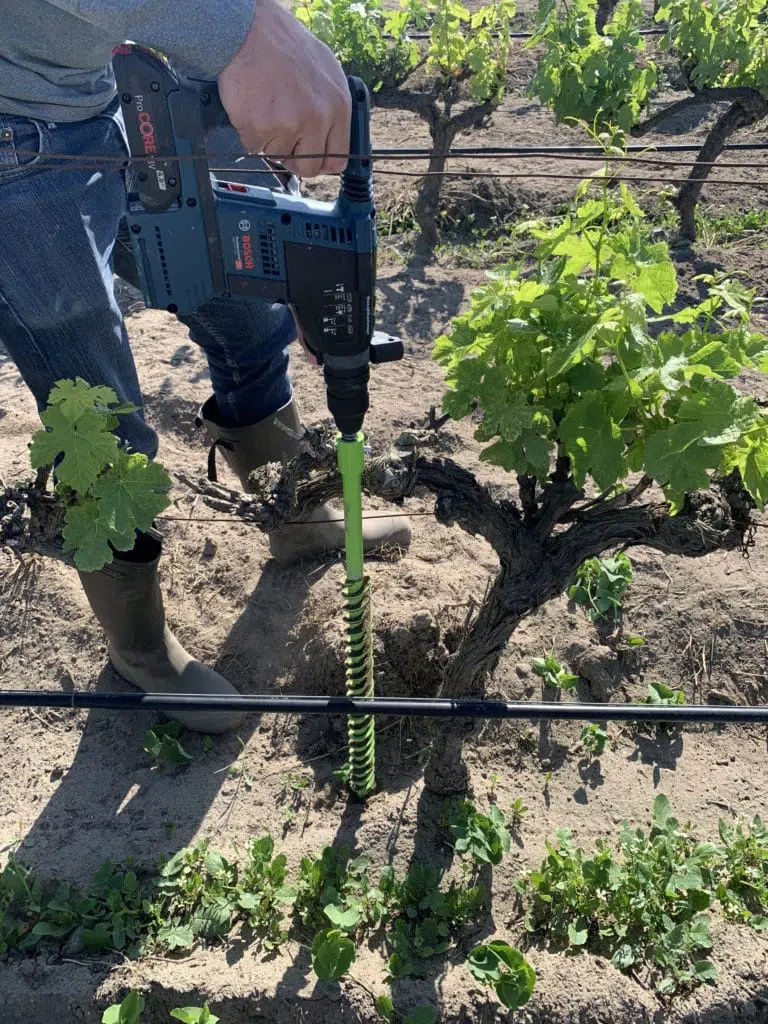

La sonde HydraScout s'installe au moyen d'une tarière manuelle ou d'un perforateur
muni d'un forêt de dimension adaptée (de 39 ou 40 mm).
L'emplacement choisi doit être à mi-distance entre l'emplacement le plus sec et l'emplacement le plus humide : dans cette vigne par exemple la sonde a été installée
à 1/4 de la distance entre deux goutteurs successifs.
Étape 2
Ajuster la profondeur

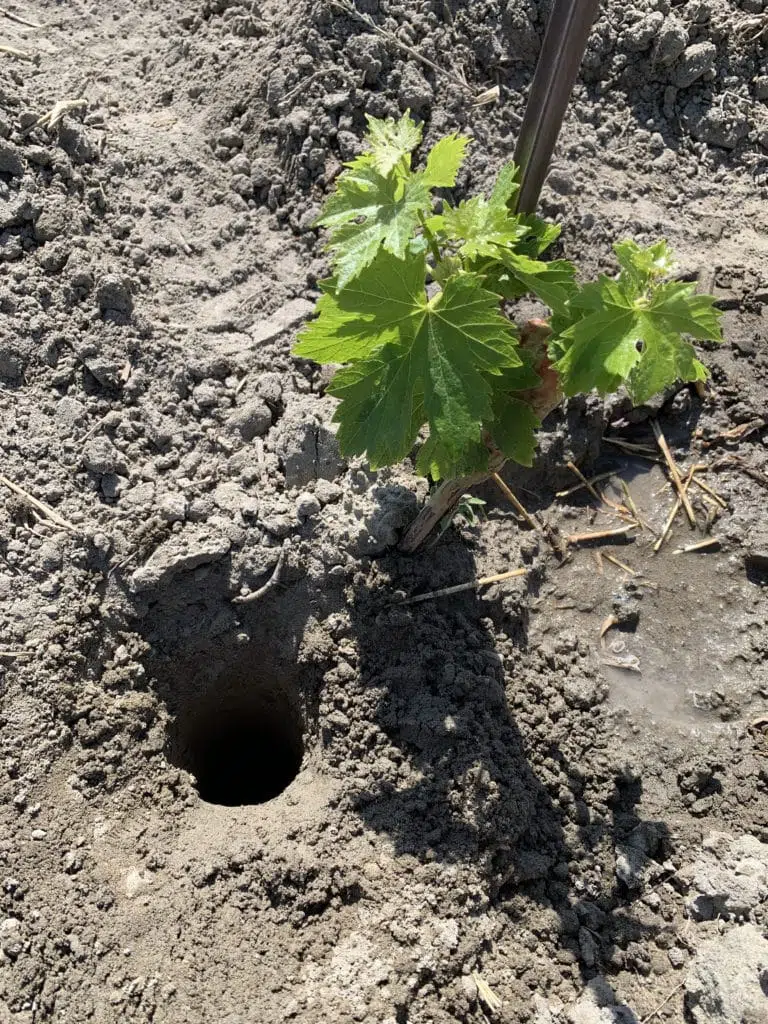

La profondeur du trou est variable en fonction de la longueur de la sonde à installer.
Elle est choisie selon le type de culture qu'on souhaite surveiller
et selon les caractéristiques du sol de la parcelle.
Étape 3
Étudier l'extrait de sol
Les caractéristiques du sol extrait à partir de la tarière sont examinées et notées sur la fiche d'installation. Cet extrait de sol est ensuite disposé dans un seau pour permettre
d'y préparer le "pralin"
Étape 4
Faire un pralin
Un pralin est une préparation à base de boue qui sert à créer une bonne liaison
entre la sonde et le sol.
Pour la préparer, on dépose dans un seau la terre issue de la tarière, à laquelle on ajoute de l'eau. La préparation est ensuite mélangée à l'aide d'un malaxeur ou tout autre outil permettant de mélanger.
La quantité de pralin varie en fonction de la taille de la sonde.
Étape 5
Adapter la texture et verser
Hormis dans les sols sableux, on recherchera une boue fine, avec une texture exempte
de débris végétaux ou de cailloux, l'objectif étant de chasser toutes les bulles d'air lorsque la sonde sera mise en place.
Le pralin obtenu est ensuite versé dans le trou, avant d'y insérer la sonde.
Étape 6
Mettre en place HydraScout

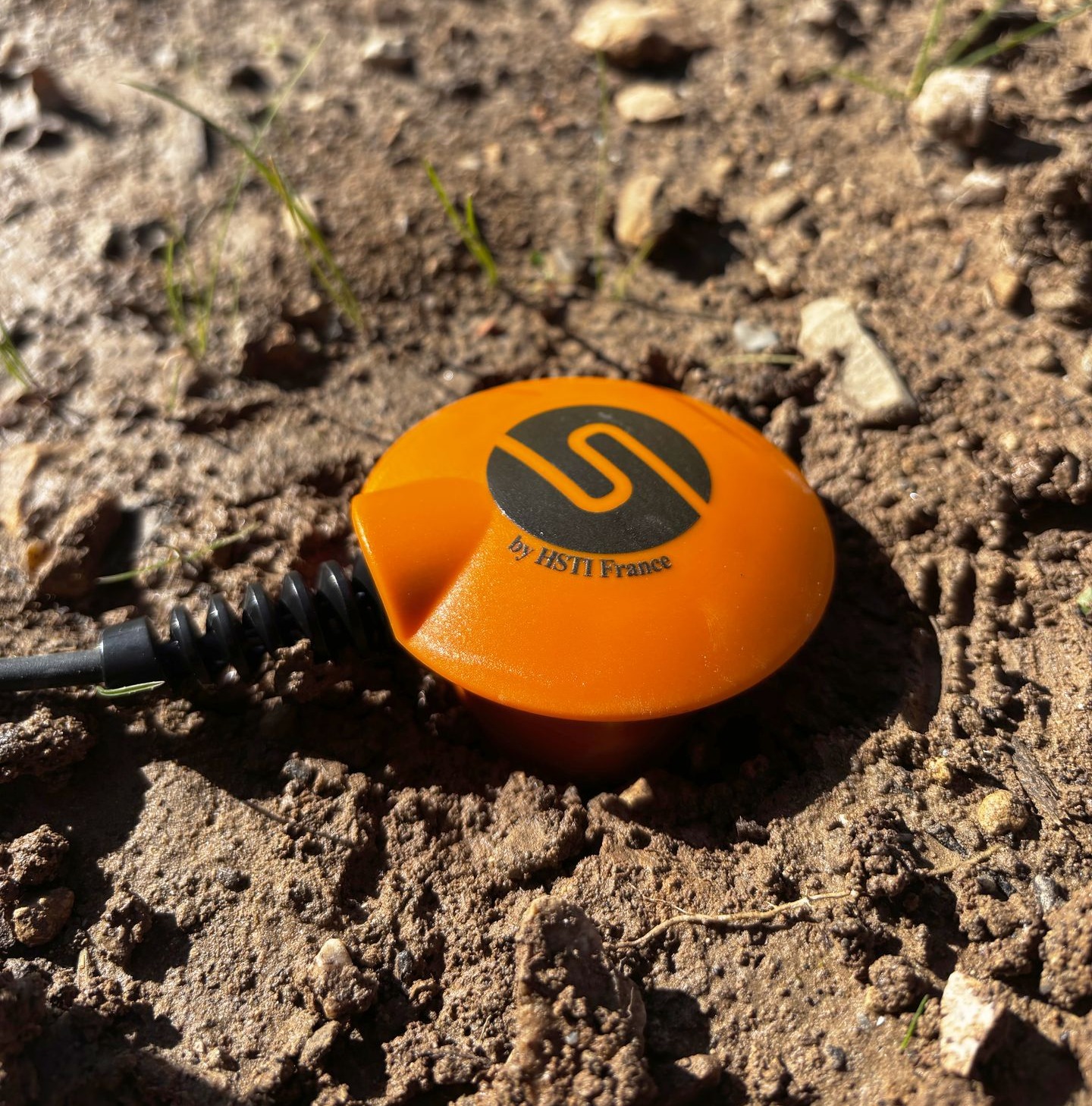

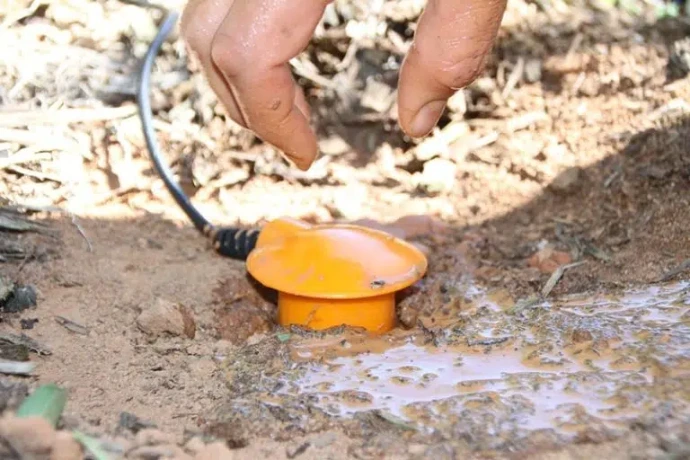

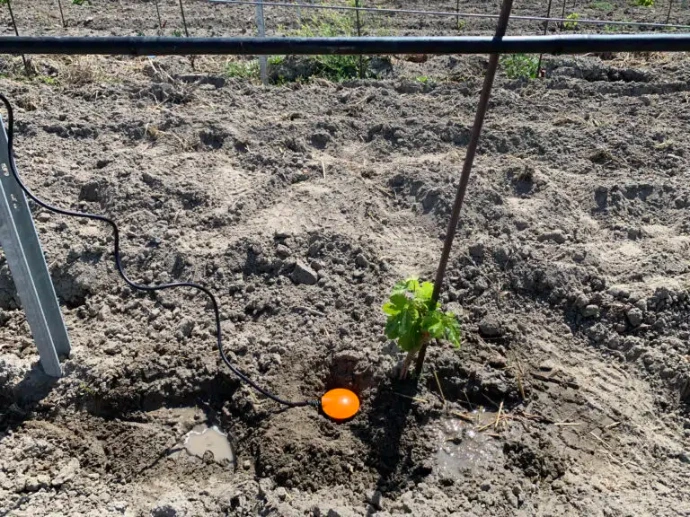

Juste après avoir versé le pralin, la sonde HydraScout est installée dans le trou jusqu'au chapeau orange qui doit être affleurant.
Seul le haut du chapeau orange doit être visible, avec son câble déjà orienté dans le sens du poteau destiné à accueillir le boîtier de communication.
Étape 7
Raccorder la sonde au boîtier SOLEM

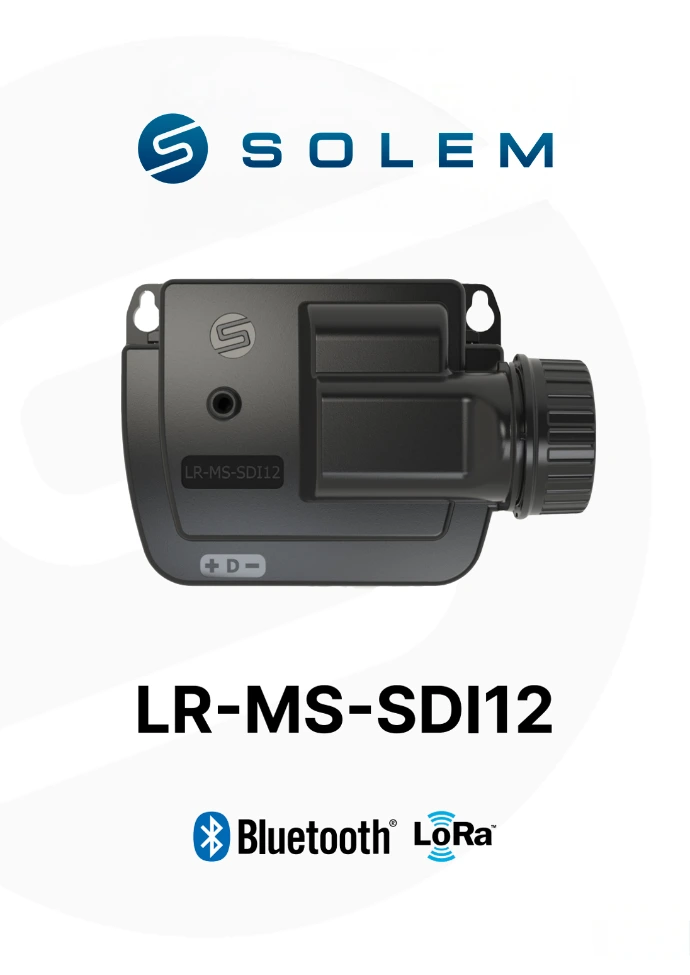

Lorsque la sonde est correctement installée dans le sol, le câble est ensuite connecté au connecteur étanche du boitier de communication LR-MS-SDI12 fabriqué par SOLEM.
Le boitier qui contient une batterie d'alimentation 9 Volts aura été préalablement activé dans l'application MySOLEM.
Étape 8
Protéger le câble
Lorsque la mise en place est terminée et les éléments connectés entre eux,
on procède à la protection du câble qui relie la sonde au boîtier SOLEM.
Le câble peut être protégé au moyen d'une gaine flexible ou PVC fendue,
ou par la mise en place d'indicateurs de présence (type piquet en bois).
Attention : ne placer aucun piquet metallique à moins de 10 cm de la sonde pour ne pas perturber ses mesures !
Étape 9
Utiliser l'interface MySOLEM
Il est utile dès qu'on a activé son LR-MS-SDI12 d'aller lancer une mesure manuelle au niveau de chaque capteur de la sonde pour s'assurer de la qualité de l'installation.
Comme le pralin est saturé en eau, chacun des capteurs doit normalement montrer une humidité brute de l'ordre de 90%.
Vous pouvez dès à présent vous connecter à votre interface MySOLEM.
